當前位置：首頁 »蝕刻產品 »編碼器碼盤

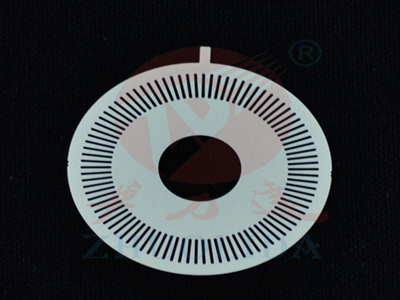

不銹鋼碼盤

產品簡介：

不銹鋼碼盤的平整度可以達到0.02mm，沒有任何的毛刺和油污，碼道均勻，小碼道可以做到0.06mm，高精度可以達到+/-0.01mm

咨詢熱線：18912870068

產品詳細描述

產品介紹
產品名稱:	不銹鋼碼盤
材料材質:	SUS304不銹鋼
材料厚度(公制):	0.05mm/0.08mm/0.1mm/0.15mm/0.2mm/0.3mm/0.4mm/0.5mm
產品用途:	測速電機、光電編碼器、點鈔機
產品特點:	碼盤的平整度可以達到0.02mm，沒有任何的毛刺和油污，碼道均勻，小碼道可以做到0.06mm，精度可以達到+/-0.01mm
產品價格:	以材料材質、厚度、精度要求、量產數量綜合核定
蝕刻加工能力:	卷對卷曝光機可大批量生產，每天生產高達1000平方米
樣品提供:	付費打樣，樣品控制在3天內，加急24小時出樣
批量生產時間:	正常一星期內出貨，也可以分批次提前出貨
產品檢測及售后:	二次元、影像儀24小時服務
產品蝕刻特點
一、低開模費，任意外形的模具更改，降低設計開發成本
二、能實現金屬的半刻，添加LOGO，品牌化生產
三、較高的精密度，高可達+/-0.01mm，小縫寬可以達到0.05mm
四、復雜外形產品，同樣可以批量化，保質保量生產
五、沒有毛刺，壓點，產品不變形，不改變材料性質
六、厚薄材料都可以一樣加工，滿足不同不銹鋼碼盤要求
七、幾乎所有金屬都能被蝕刻，對各種圖案設計無限制
八、制造各類機械加工所無法完成的金屬部件

不銹鋼碼盤是一種通過光電轉換將輸出軸上的機械幾何位移量轉換成脈沖或數字量的傳感器。這是目前應用多的傳感器，光電編碼器是由碼盤（光柵盤）和光電檢測裝置組成。碼盤（光柵盤）是規定直徑的圓板上，等分地開通若干個長方形孔。由于光電碼盤與電動機同軸，電動機旋轉時，碼盤（光柵盤）與電動機同速旋轉，經發光二極管等電子元件組成的檢測裝置檢測輸出若干脈沖信號，其原理示意圖如圖1所示；通過計算每秒光電編碼器輸出脈沖的個數就能反映當前電動機的轉速。此外，為判斷旋轉方向，碼盤還可提供相位相差90º的兩路脈沖信號。

不銹鋼碼盤的應用：不銹鋼碼盤廣泛應用于各種點鈔機，不銹鋼碼盤的作用是依靠磁頭板中的對轉輪與平輪配合來控制紙幣的流動速度，達到計算出紙幣前后的時間量，起到分別紙幣的幅面尺寸，是一種通過光電轉換將輸出軸上的機械幾何位移量轉換成脈沖或數字量的傳感器。不銹鋼碼盤是在規定直徑的圓板上，等分地開通若干個長方形孔。由于光電碼盤與電動機同軸，電動機旋轉時，不銹鋼碼盤與電動機同速旋轉，經發光二極管等電子元件組成的檢測裝置檢測輸出若干脈沖信號，其原理是通過計算每秒光電編碼器輸出脈沖的個數就能反映當前電動機的轉速。此外，為判斷旋轉方向，不銹鋼碼盤還可提供相位相差90º的兩路脈沖信號。制作不銹鋼碼盤的材料有玻璃、金屬、塑料等等。玻璃碼盤是在玻璃上沉積很薄的刻線，其熱穩定性好，精度高，易碎，成本高；金屬碼盤通常是指不銹鋼碼盤，直接以通和不通刻線，不易碎，但由于金屬規定的厚度，精度就有限制，易變形，其熱穩定性就要比玻璃的差一個數量級；塑料碼盤是經濟型的，其成本低，不易碎和變形，但精度、熱穩定性、壽命均要差一些。

● 物料: 菲林（PET片基）, 厚度0.10 mm 或 0.18 mm

● 外徑: 10~100mm

● 高性價比

● 解析度: 32 CPR ~ 1024 CPR (28mm 外徑)

網絡交易，誠信為王！

南通卓力達金屬科技有限公司本著“專注創新，以質為根，專心服務，以客為尊”的理念和本著負責，公開的原則向您鄭重承諾：

1.我司以穩定的，高品質的不銹鋼碼盤原材料進貨渠道（日本進口，國內實達-鞍鋼下屬公司），先進的生產工藝（ISO9001-2008，精益生產，現場改善），強大的技術力量配置（研發工程師8人，工程師16人，技術員20人）及先進的生產設備（進口蝕刻機）來保證產品品質。

2.不銹鋼碼盤樣品制作：配備樣品制作小組，在三個工作日內完成，如果加急可以在24小時內出貨。

3.我司以強大的技術力量（研發工程師8人，工程師16人，技術員20人）和先進的生產設備（進口蝕刻機）來保證準時的交貨期限。

4.交貨方式：以美觀，環保的捆包方式，24小時不間斷發貨（配備貨車5臺），如需快遞可在48小時內到達，于我司合作的快遞公司為國內知名品牌順豐快遞。

5.售后服務：客戶對我司不銹鋼碼盤提出質量異議，公司會在接到客戶提出異議后12小時內作出處理意見，若需現場解決，將會派出專業技術人員及品質人員，并做到質量問題不解決服務人員不撤離，對每次客戶反饋的蝕刻產品質量問題及處理結果我司將予以存檔。

6.卓力達是精密蝕刻行業的領頭者和蝕刻行業標注的制定者，是國內綜合實力雄厚不銹鋼碼盤蝕刻廠家，是PCMI協會會員，自建大型污水處理站，是為數不多的允許排污的企業。擁有多條進口不銹鋼碼盤蝕刻加工生產線，已經和多家世界500強企業合作，是日本松下電器和國內眾多指定編碼器碼盤和不銹鋼碼盤戰略供應商，免費提供不銹鋼碼盤蝕刻工藝解決方案以及蝕刻行業資訊。
